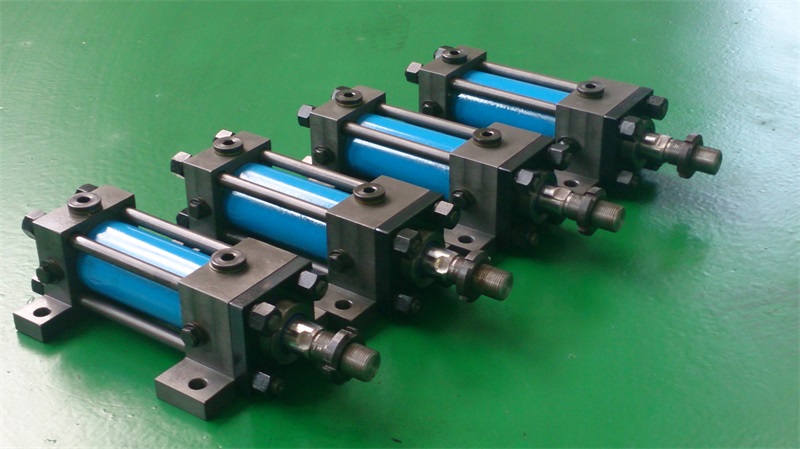

【液壓油缸】液壓缸蕾形圈密封機理更近于擠壓型密封,其結構可理解為一個異形O形圈與一個特殊擋圈能的組合,也就是前文所述的密封部和支撐部。蕾形圈的密封部所采用密封材料應與O形圈相當,硬度應低于90 Shore a(或IRHD),一般為75 Shore a左右,支撐部所采用的加布橡膠硬度一般高于9 OShore a,且一般采用同一種橡膠模壓制成。因有支撐部(特殊擋圈)的原因,只能單向使用,即單向密封。

【液壓油缸】

當液壓缸蕾形圈裝入密封溝槽后,其密封部徑向壓縮,對配合偶件面及溝槽底面形成初始密封;當密封部受油液油液作用即受壓后,支撐抵靠溝槽側面,密封部進一步徑向擴張變形,密封接觸區增大,密封能力增強;密封壓力再進一步增高,支撐部和密封部將一同變形,密封接觸區進一步增大,密封能力進一步增強。因有支撐部,盡管密封部回彈能力增強,但同時也限制了密封部徑向擴張變形,再加之支撐部抗擠壓有一定限值,所以密封壓力也有一定限制,但比Y形圈密封壓力高,甚至可能高出一倍。

【液壓油缸】

由于液壓缸蕾形圈能隨著密封工作介質壓力增高而密封能力一同提高,所以蕾形圈具有自封作用支撐部的主要作用就是加強密封部的強度,尤其抗擠出能力。但加布橡膠的抗擠出能力不如塑料,所以必要時還可再加裝塑料擋圈。

往復運動使液壓缸蕾形圈產生磨損后,因?qū)儆跀D壓型密封,所以蕾形圈還有一定的自動補償作用,這也是蕾形圈比Y形圈壽命長的原因之一。
